Efecto Hall en Semiconductores





Para un campo B Positivo





La intensidad a través de la muestra será de 10mA. Mediremos la intensidad que pasa por las espiras del electroimán y calcularemos el campo correspondiente según la expresión (2), y su error según la (3).



Los datos correspondientes son:



IB (A)  ERROR DE IB          V (mV)            ERROR DE V           B (mT)            ERROR DE B

0,00    0,01    -8,6     0,1       9          2

0,49    0,01    -11,9   0,1       63        2

1,03    0,01    -16,0   0,1       122     2

1,47    0,01    -19,4   0,1       171     3

1,99    0,01    -23,2   0,1       228     3

2,51    0,01    -26,9   0,1       285     3

3,01    0,01    -30,2   0,1       340     3

3,50    0,01    -33,2   0,1       394     4

4,01    0,01    -36,0   0,1       450     4

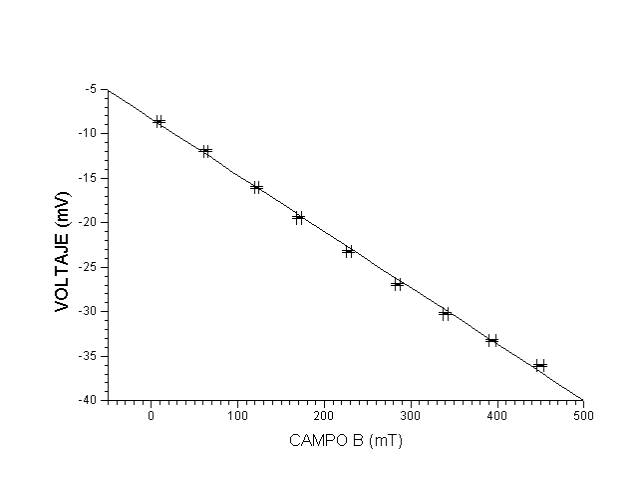

Representemos ahora el voltaje medido frente al campo magnético B al que sometemos la muestra:

fig. 8



Haciendo ahora una regresión lineal, obtenemos:



Linear Regression for DATA1_B:

Y = A + B * X

Param            Value  sd

A         -8,31592        0,30095

B         -0,06332        0,00112

R  = -0,99891

SD = 0,4764, N = 9

P = 1,3847E-10





La pendiente de esta curva es pues -0.063+/-0.001.

De la expresión (1) podemos deducir que en este caso:



Con lo que nos queda un valor de RH (calculando el error a partir de (4)):



RH = (-6.3+/-0.1)E-3 WmT-1
